CL-A-10W系列
10W 開關電源

CL-A-10W系列

高效率,長壽命和高信賴性
電壓輸入范圍176~264VAC
-20~+70℃工作溫度(具體查看降額曲線)
全部使用105℃長壽命電解電容
短路/過載/過壓保護功能
自然散熱
100%滿載老化
3年質保期

應用領域:適用于戶外(應滿足防護要求)

產品詳情

電氣參數

型號

CL-A-10W-12

CL-A-10W-24

CL-A-10W-36

CL-A-10W-48

輸入

電壓范圍

176~264VAC

輸入電流

230VAC/0.2A

效率

72%

≥73%

73%

73%

頻率范圍

47~63HZ

漏電流

<1mA/240VAC

浪涌電流

冷啟動40A/230VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

1A

0.5A

0.3A

0.2A

功率

12W

12W

10.8W

9.6W

電壓調節范圍

±5%

±5%

±5%

±5%

紋波及噪聲

100mVp-p

150mVp-p

150mVp-p

150mVp-p

啟動上升時間

1500ms50ms/230VAC 負載100%

保持時間

20ms/230VAC 負載100%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±1.5%

±1.5%

±1.5%

±1.5%

電壓精度

±1.0%

±1.0%

±1.0%

±1.0%

環境要求

工作溫度及溫度

-20~70 20%~95%RH 不凝露(詳情參考降額曲線)

儲存溫濕度

-40~80 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs2000m以上,每升高100m,環境溫度降低0.6

電磁

兼容

電磁耐受

設計參考:EN55024EN61000-4-2,3,4,5,6,8,11

諧波電流

設計參考:GB17625.1EN61000-3-2,-3 限值要求

EMC指標

設計參考:EN55022

安規

安全規范

設計參考:GB4943/UL1012

耐壓

輸入--輸出 I/P-O/P:1.5Kvac/5mA;輸入---機殼 I/P-CASE:1.5Kvac/5mA;輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為:1min

絕緣阻抗

I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

保護

過壓保護

/

/

/

/

/

過載保護

110~165% rated 打嗝模式,消除過載后恢復工作

過溫保護

/

短路保護

輸出端短路后電源保護,去除異常(保留負載)恢復工作

可靠性

MTBF

25環境下:100000HrsMIL-217 Method

其他要求

尺寸

74*68*28(長**高)

包裝

0.13 Kg/只,123/箱,17KG/

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動(-40¨其他

備注

*如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

*為了延長使用壽命,建議配置負載時多留30%的余量。例如:設備需要100W的功率,則選用不小于130W的電源。

*開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

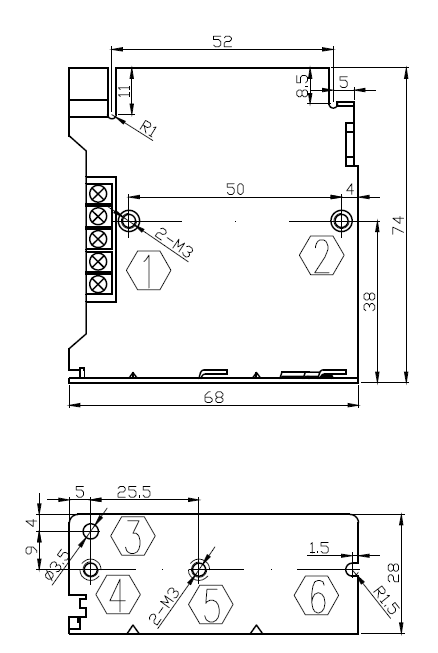

機構尺寸
