您的位置: 主頁   產品中心   帶PFC防水型  150W PFC防水系列-CLG-150-024A1
150W PFC防水系列-CLG-150-024A1
產品名稱

150W PFC防水系列-CLG-150-024A1

高效率,長壽命和高信賴性
電壓輸入范圍90~264VAC
-40~+70℃工作溫度(參考降額曲線)
全部使用105℃長壽命電解電容
輸出短路/過載/過壓/過溫保護功能
自然散熱
100%滿載老化
5年質保期
應用領域:適用于戶外(應滿足防護要求)

產品詳情

電氣參數

型號

CLG-150-012A1

CLG-150-024A1

CLG-150-036A1

CLG-H150-048A1

輸入

電壓范圍

90~264VAC(請參考降額曲線)

輸入電流

1.5A/115VAC0.7A/230VAC

頻率范圍

47~63Hz

效率(@230Vac)

89.2%

89.2%

92%

92.1%

功率因素

PF≥0.99/115VAC,PF≥0.95/230VAC

漏電流

<0.7mA/240VAC

浪涌電流

冷機啟動60A/230VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

8A

6.25A

4.1A

3.1A

功率

96W

150W

147.6W

148.8W

電壓調節范圍

紋波及噪聲

150mVp-p

200mVp-p

300mVp-p

500mVp-p

啟動,上升時間

1000ms80ms/230VAC 負載100%

保持時間

50ms/230VAC 負載100%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±2%

±2%

±1.5%

±1.5%

電壓精度

±1.0%

±1.0%

±1.0%

±1.0%

環境要求

工作溫度及溫度

-40~70 20%~95%RH 不凝露(詳情參考降額曲線)

儲存溫濕度

-40~80 10%~95%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

5000m2000m以上,每升高100m,環境溫度降低0.6

電磁

兼容

電磁兼容發射

符合EN55015; EN61000-3-3; GB17743, GB17625.1

諧波電流

EN61000-3-2 Class C (@負載≧60%)

電磁兼容抗擾度

符合EN61000-4-2,3,4,5,6,8,11; EN61547浪涌抗擾度線對線4kV,線對6kV判據B

安規

安全規范

符合GB19510.1,GB19510.14;IEC/EN61347-1EN61347-2-13;

耐壓

輸入--輸出 I/P-O/P:3.75kVac;輸入---機殼 I/P-CASE:2kVac;輸出---機殼 O/P-CASE:0.5kVac 每項測試時間為:1min

絕緣阻抗

I/P-O/P50M ohmsI/P-Case50M ohmsO/P-Case50M ohms

保護

過壓保護

14~16V

26~32V

39~48V

51~63V

關斷輸出自恢復

過載保護

110~165% 關閉輸出,打嗝模式

過溫保護

關斷輸出,溫度降低后自恢復

短路保護

輸出端短路后電源關閉輸出,短路移除后自恢復

可靠性

MTBF

25環境下:150000HrsMIL-217 Method

其他要求

尺寸

166*63*40mm(長**高)

包裝

0.85 Kg/只,26/箱,22.5KG/

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋t低溫啟動(-40¨其他

備注

*如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

*為了延長使用壽命,建議配置負載時多留30%的余量。例如:設備需要100W的功率,則選用不小于130W的電源。

*開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

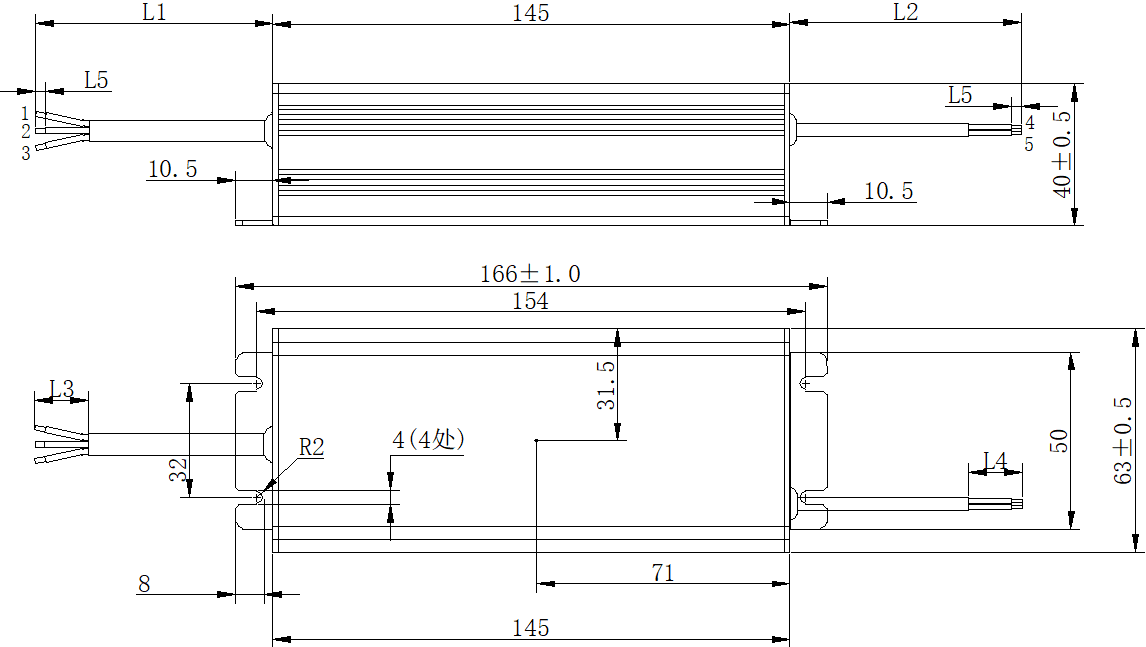

機構尺寸


注:L1=300±10mm;L2=300±10mm;L3=35±5mm;L4=35±5mm;L5=5±1mm。
